Cadastro arquitetônico de edificações com drone
Salvador, Bahia, Brasil.
Este trabalho teve como objetivo realizar o levantamento cadastral arquitetônico com auxílio de drone, utilizando a técnica da fotogrametria, para fins de obtenção de modelo tridimensional e peças gráficas a serem utilizados como base para a reforma das fachadas e coberturas das edificações cadastradas.
Apresentação

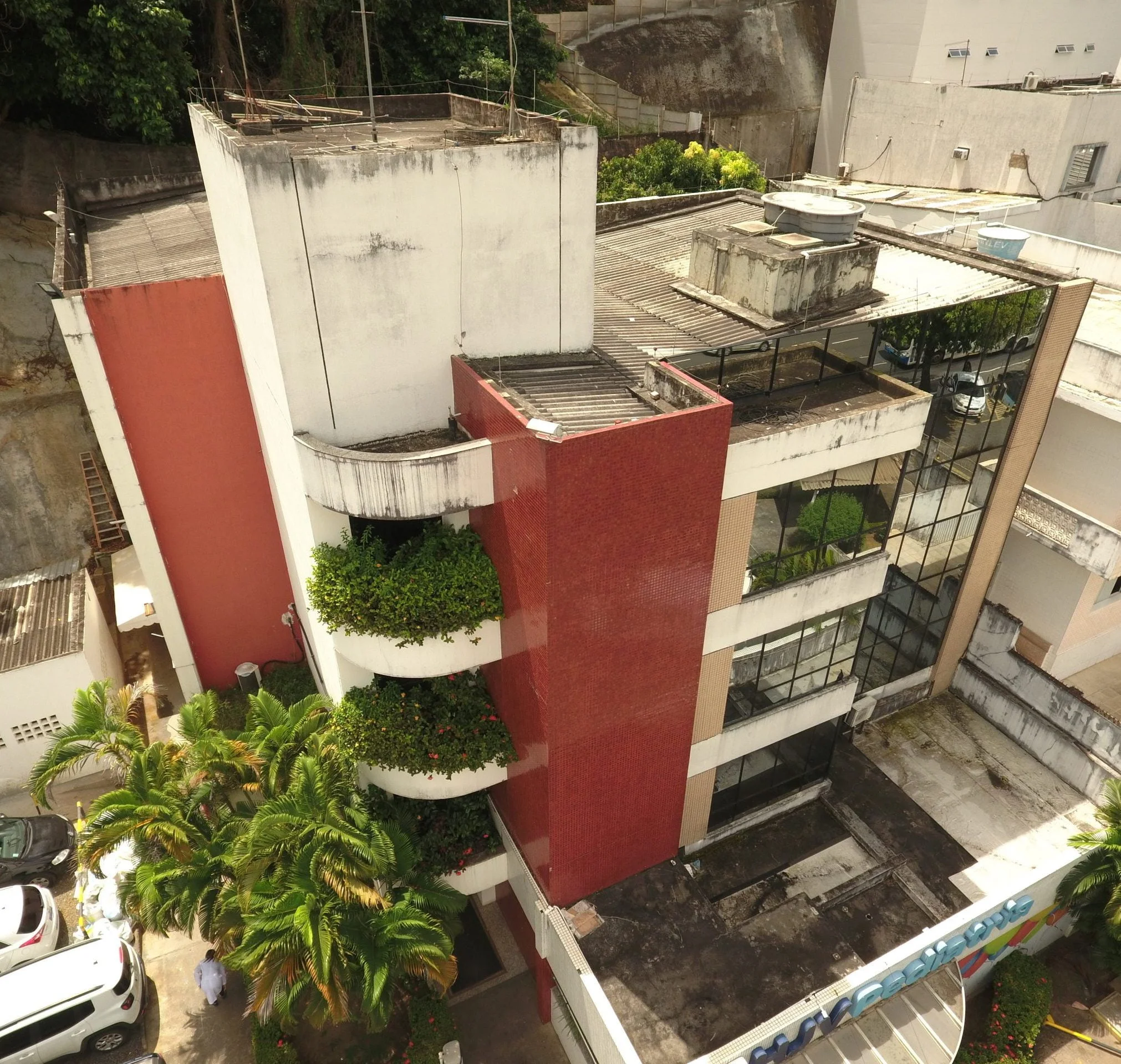

Três edificações de um hospital, localizado em Salvador, deveriam ser submetidas a um projeto arquitetônico de reforma das fachadas e coberturas. Entretanto, a instituição não possuía as peças gráficas atualizadas das unidades, que passaram por algumas alterações ao longo do tempo. Desta forma, seria necessário realizar o levantamento cadastral completo de todas as fachadas e coberturas destas edificações. Porém, por se tratar de construções de grande porte e determinado grau de complexidade, foi escolhida a metodologia de levantamento cadastral arquitetônico de fachadas com o auxílio de drone, utilizando a técnica da fotogrametria, para reconstituição digital das unidades.
Além da compilação de documentos legais para a realização do voo, foi necessário realizar o planejamento das atividades, observando as áreas livres de voo e possíveis obstáculos, para a determinação de localização geográfica de cada tomada fotográfica, a fim de obter sobreposição entre as imagens, garantindo um resultado satisfatório para a etapa de processamento e restituição digital dos objetos cadastrados.
Informações técnicas:
PRODUTOS OBTIDOS
Após a realização de aquisição das imagens das unidades, foi possível realizar o processamento das mesmas e obtenção do modelo tridimensional de nuvem de pontos e também ortomosaicos da cobertura e de cada uma das fachadas. O modelo tridimensional foi utilizado para a elaboração de modelagem em ferramenta BIM, sendo então utilizado como base para o desenvolvimento do projeto de reforma.

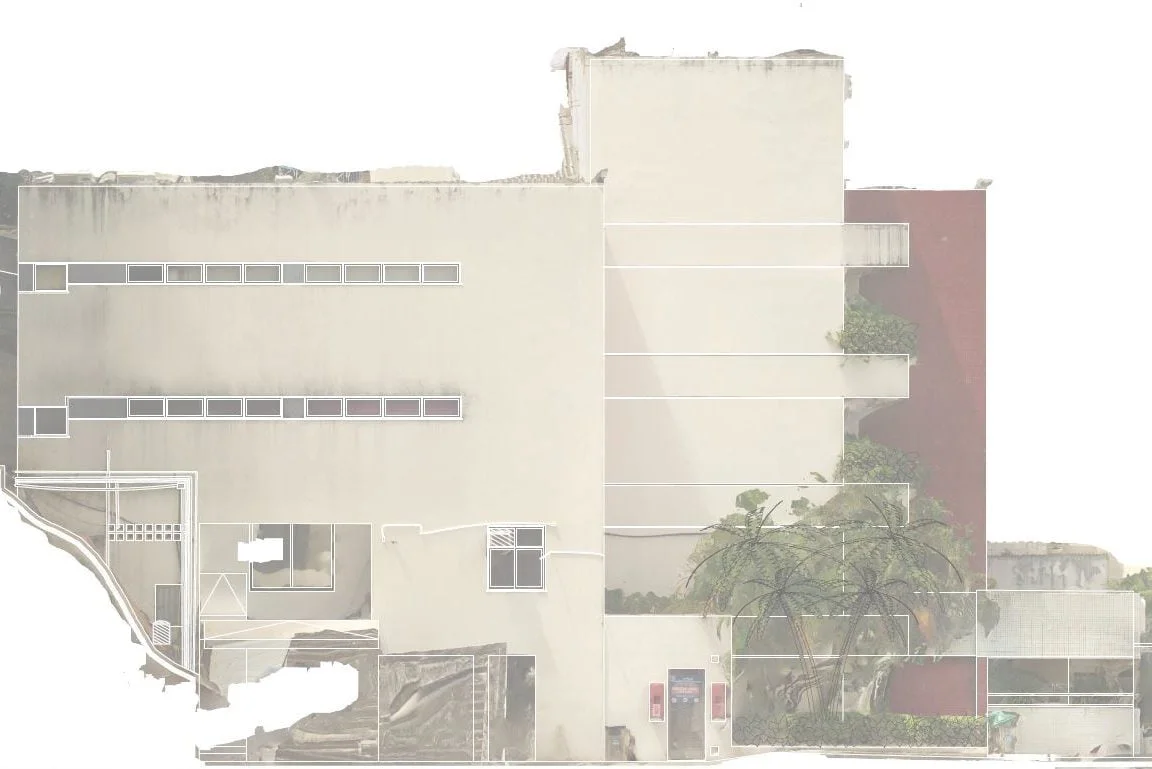

Vetorização da fachada frontal

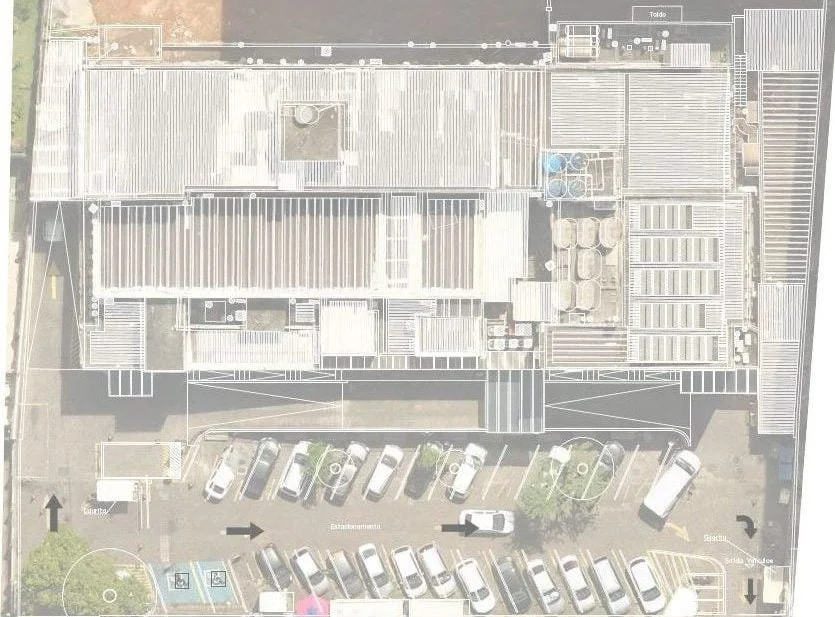

Vetorização da cobertura

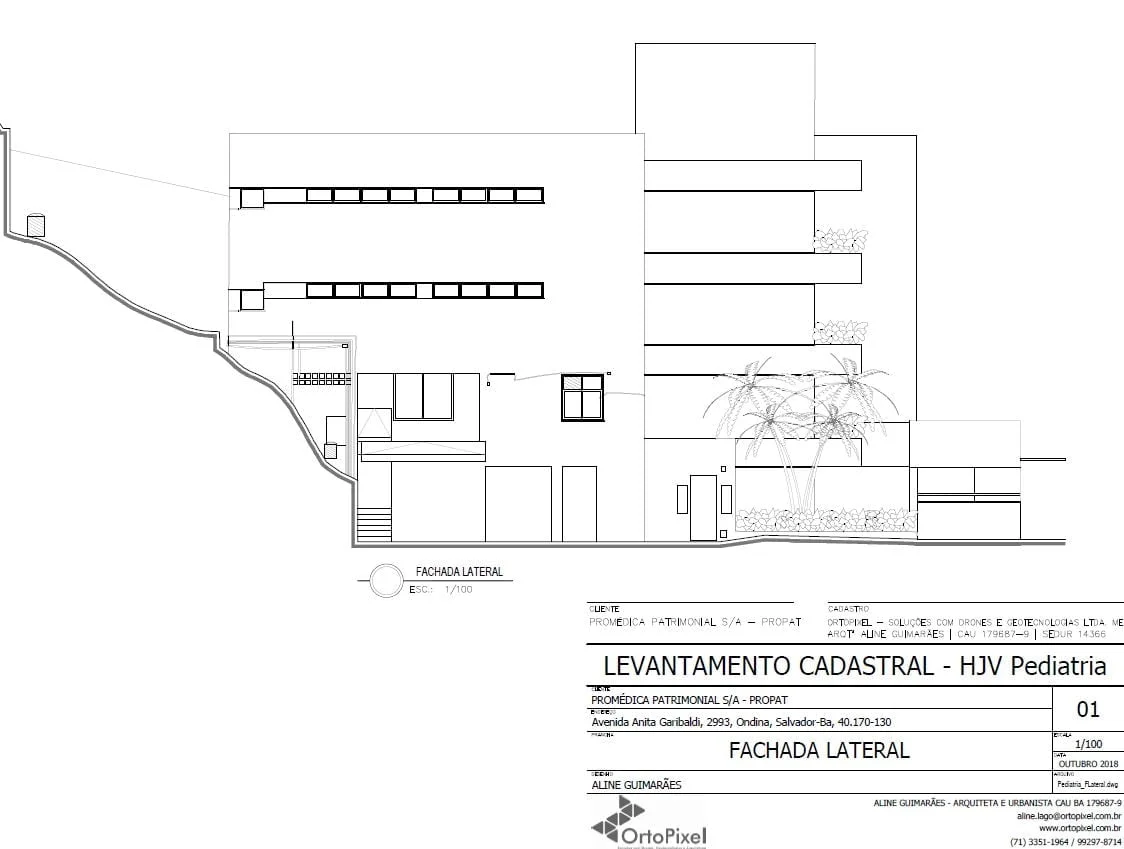

Vetorização da fachada lateral
Conclusões
Os resultados se mostraram bastantes satisfatórios quanto à necessidade apresentada. É importante salientar a importância de visita prévia ao objeto a ser cadastrado, para elaboração de um bom planejamento, observando as limitações da metodologia utilizada, quanto a obstáculos e locais de difícil acesso ao drone, inviabilizando determinadas tomadas fotográficas, ou a necessidade de fragmentação do levantamento, dividindo em etapas um único objeto. Durante a realização do trabalho foi necessário aliar diferentes técnicas de levantamento, principalmente em locais de difícil acesso, para obtenção de informações mais precisas.
A fase de aquisição das imagens em campo teve duração de apenas um dia, para cada unidade, demonstrando a agilidade da metodologia, quando comparada com outras técnicas de levantamento. Além disso, é possível observar a vantagem com relação à eficiência e segurança do processo de levantamento. Apenas com um piloto e um observador dispostos em local seguro, é possível percorrer toda a edificação de forma remota e segura, sem a necessidade de acesso direto para a realização do cadastro.
Conclusões
Os resultados se mostraram bastantes satisfatórios quanto à necessidade apresentada. É importante salientar a importância de visita prévia ao objeto a ser cadastrado, para elaboração de um bom planejamento, observando as limitações da metodologia utilizada, quanto a obstáculos e locais de difícil acesso ao drone, inviabilizando determinadas tomadas fotográficas, ou a necessidade de fragmentação do levantamento, dividindo em etapas um único objeto. Durante a realização do trabalho foi necessário aliar diferentes técnicas de levantamento, principalmente em locais de difícil acesso, para obtenção de informações mais precisas.
A fase de aquisição das imagens em campo teve duração de apenas um dia, para cada unidade, demonstrando a agilidade da metodologia, quando comparada com outras técnicas de levantamento. Além disso, é possível observar a vantagem com relação à eficiência e segurança do processo de levantamento. Apenas com um piloto e um observador dispostos em local seguro, é possível percorrer toda a edificação de forma remota e segura, sem a necessidade de acesso direto para a realização do cadastro.
