Cadastro arquitetônico Igreja de Itaperoá
Itaporanga da Ajuda, Sergipe, Brasil.
Este trabalho teve como objetivo realizar o levantamento cadastral arquitetônico da Igreja de Itaperoá, com auxílio de drone, utilizando a técnica da fotogrametria, para fins de obtenção de modelo tridimensional e ortofotos das fachadas.
![ortopixel_servico_interna_drones_07 Drones](https://ortopixel.com.br/wp-content/uploads/2020/09/b.jpg)
Apresentação

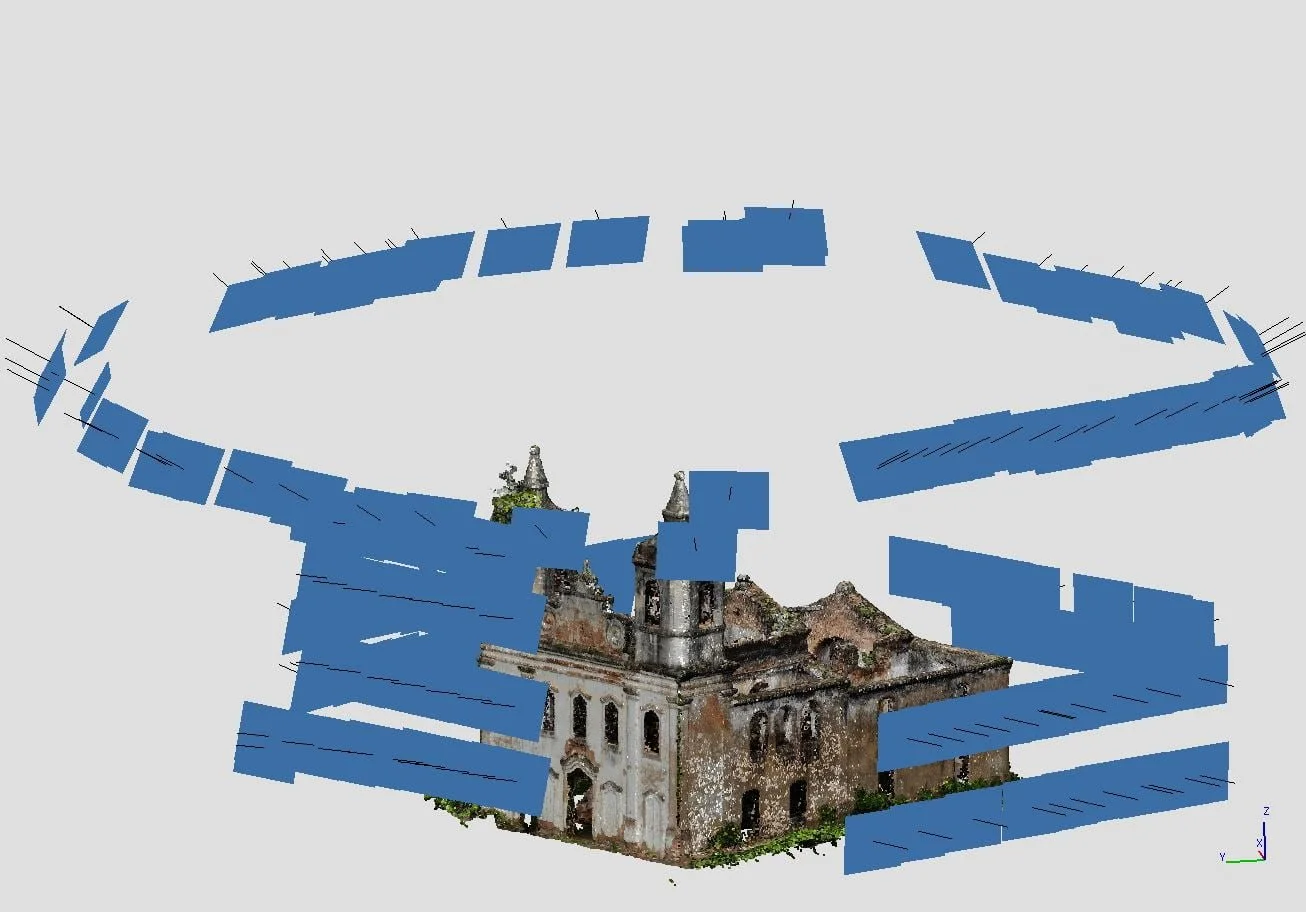

Este trabalho, realizado pela Ortopixel, teve por objetivo realizar o levantamento cadastral da Igreja de Itaperoá, localizada em Itaporanga da Ajuda, em Sergipe. Inicialmente, foram realizadas as tomadas fotográficas oblíquas à igreja, com uma distância de aproximadamente 20 metros da edificação. Foram realizadas as tomadas fotográficas ao redor da edificação, em três alturas, de 10 a 20 metros, garantindo uma sobreposição lateral acima de 90% entre as imagens para garantir um bom resultado do levantamento. Neste levantamento foi utilizado um drone multirotor com sistema de posicionamento GPS/GLONASS.
O levantamento fotográfico garantiu um resultado de 152 imagens, que foram processadas para reconstituição através da correlação de pontos homólogos entre as fotografias sobrepostas e obtenção do modelo tridimensional de nuvem de pontos, com as coordenadas e cores do pontos obtidos, para então gerar e exportar os produtos necessários para diversas aplicações de diferentes áreas de conhecimento. Posteriormente, foi possível obter o modelo tridimensional em malha TIN (malha triangular irregular) e as ortofotos das fachadas.
PRODUTOS OBTIDOS
Após a realização de aquisição das imagens das unidades, foi possível realizar o processamento das mesmas e obtenção do modelo tridimensional de nuvem de pontos, malha TIN, e também a ortofoto da fachada.
Nuvem de pontos
![](https://ortopixel.com.br/wp-content/uploads/2020/09/c-e1599621515910.jpg)

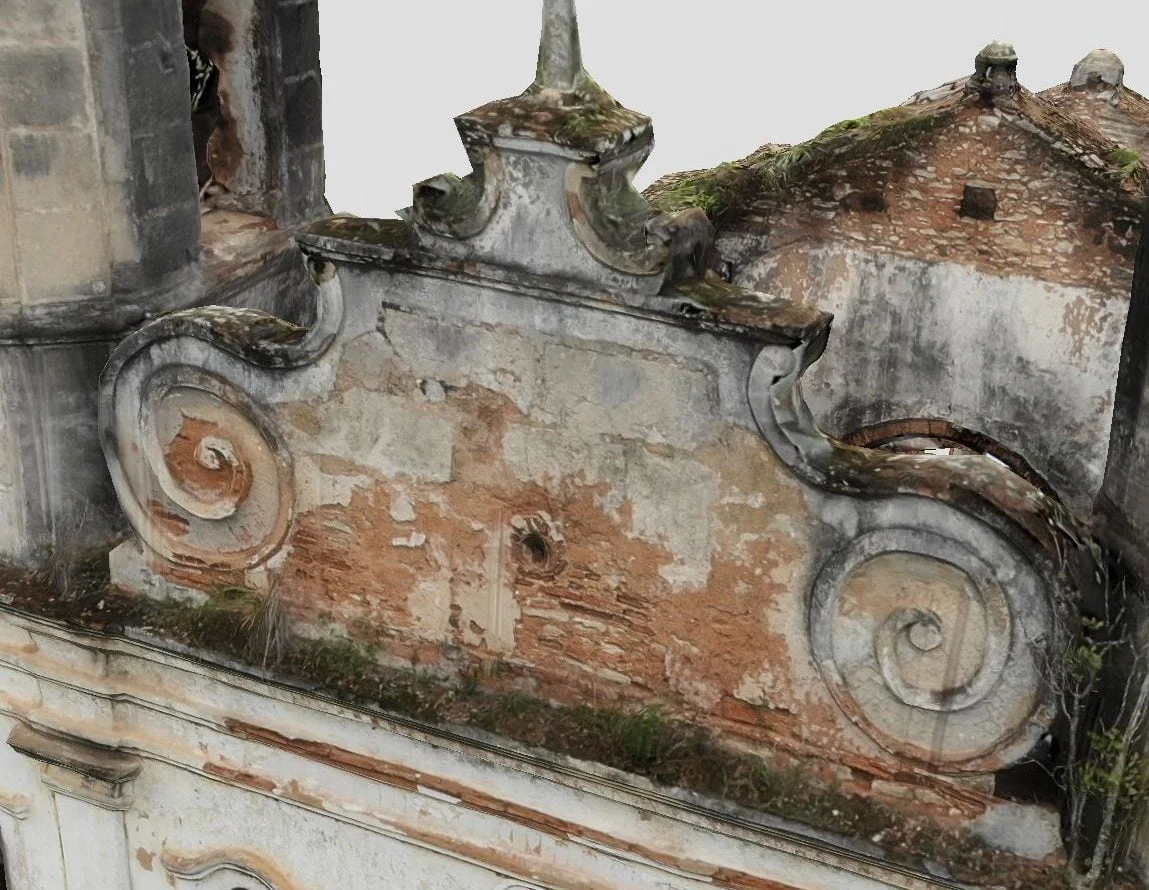

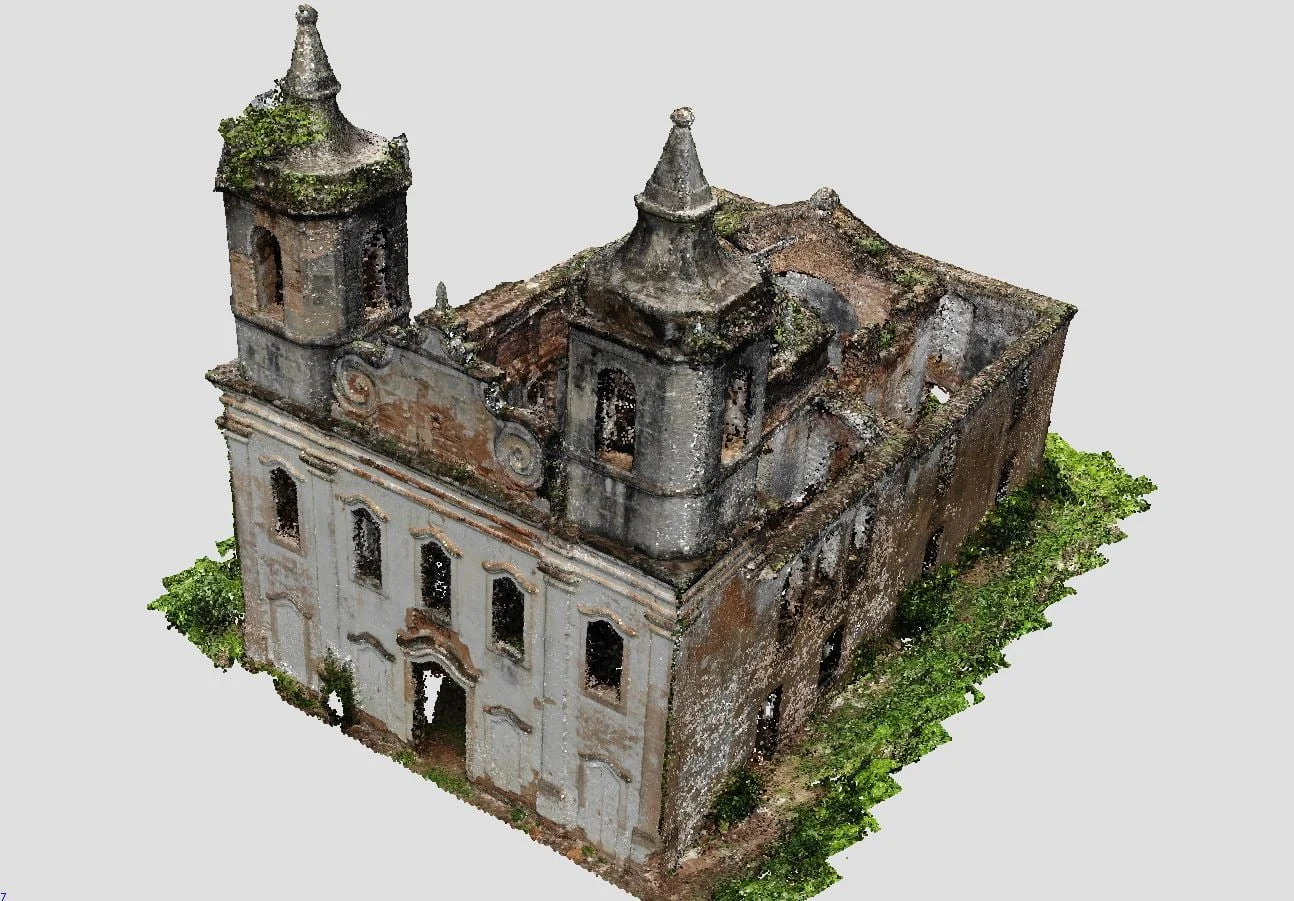

Malha TIN com superfície e textura
![](https://ortopixel.com.br/wp-content/uploads/2020/09/d-e1599621365168.jpg)
Ortofoto da fachada
![](https://ortopixel.com.br/wp-content/uploads/2020/09/e-e1599621464142.jpg)
Conclusões
O levantamento cadastral arquitetônico utilizando a fotogrametria digital quando comparado com técnicas tradicionais de medições apresenta diversas vantagens:
![ortopixel_servico_interna_saude_11 Ortopixel saúde](https://ortopixel.com.br/wp-content/uploads/2020/09/a-1.jpg)
![ortopixel_servico_interna_saude_11 Ortopixel saúde](https://ortopixel.com.br/wp-content/uploads/2020/09/a-1.jpg)
Conclusões
O levantamento cadastral arquitetônico utilizando a fotogrametria digital quando comparado com técnicas tradicionais de medições apresenta diversas vantagens:
